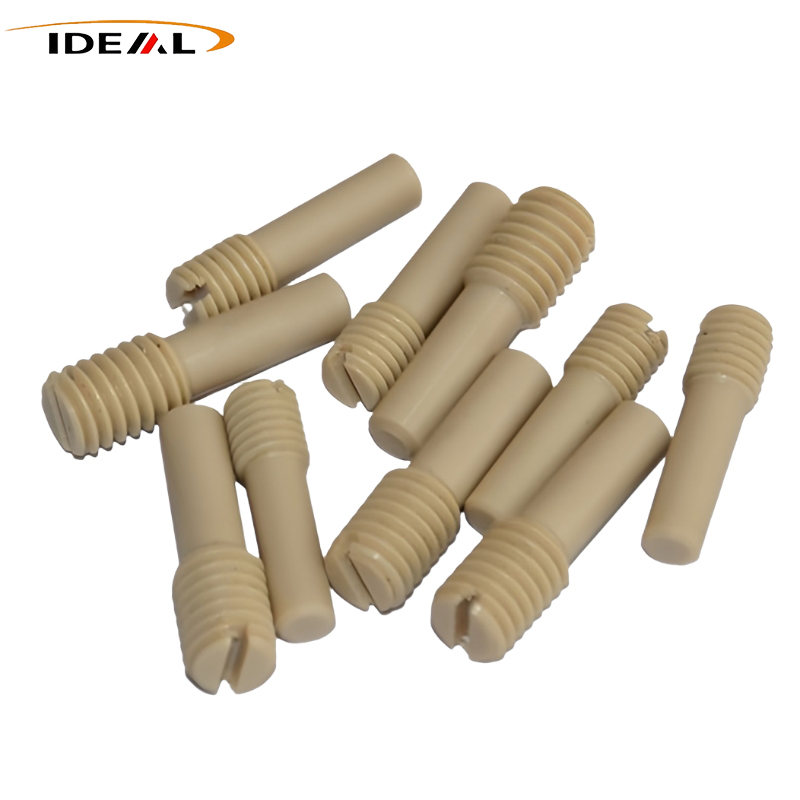

ПЕЕК вијци, такође познати као ПЕЕК завртњи или причвршћивачи од полиетеретеркетона, су неметални причвршћивачи направљени од ПЕЕК (полиетеретеркетон) основног материјала. У поређењу са металним завртњима, они пружају одличну хемијску отпорност, електричну изолацију, немагнетне перформансе и малу тежину за монтажу опреме у тешким радним окружењима. Доступни у оригиналном ПЕЕК и ојачаном типу, ПЕЕК вијци подржавају различите захтеве за чврстоћу, отпорност на хабање, температурну отпорност и стабилност димензија.
Идеал Пластиц је кинески произвођач специјалних инжењерских пластичних компоненти. Његови ПЕЕК завртњи су доступни у чистом ПЕЕК-у, ПЕЕК-у ојачаном угљеничним влакнима, ПЕЕК-у ојачаном стакленим влакнима и ПЕЕК-у модификованом мазивом, са опцијама материјала и машинске обраде одабраним у складу са потребном температуром, хемијском изложеношћу, електричним својствима, хабањем и захтевима у погледу димензија.
| Назив производа | Вијци од полиетеркетона (ПЕЕК). |
| Материјал | Виргин ПЕЕК, 30% ПЕЕК ојачан карбонским влакнима, 30% ПЕЕК ојачан стакленим влакнима, ПТФЕ + графит + карбонски композит подмазан модификовани ПЕЕК |
| Боја | Црна, беж (доступне прилагођене боје) |
| Величине | Метричка, империјална |
| Ин Стоцк Величине | М2-М12 |
| Прилагођене величине | М1.6, М1.7 (веома мале величине), М14 и више (велике величине) скоро никада нису на лагеру и морају се прилагодити ЦНЦ-ом |
| Тхреад Аццураци | У складу са стандардима за навоје ИСО 965 / ДИН13; метрички спољни навоји: тачност 6г; прецизне апликације: 5г; империјални УНЦ: подразумевано 2А. Прецизне апликације (3А) |
| коаксијалност (ТИР) | Општа индустријска класа 0,05 мм, степен прецизности полупроводника 0,02 мм |
| Димензионалне толеранције | ЦНЦ прецизна обрада: ±0,05 мм-±0,02 мм, високотемпературно прецизно бризгање: ±0,15 мм-±0,06 мм |
Категорија материјала одређује механичке, електричне, карактеристике трења и животне средине готовог причвршћивача. ПЕЕК вијци су доступни у четири формулације материјала за различите радне услове.
1. Виргин ПЕЕК:Висока жилавост, хемијска отпорност, електрична изолација, велико издужење и добра отпорност на ударце. Погодно за полупроводничке вакуумске коморе, МРИ опрему, фармацеутске машине и машине за прераду хране.
2. ПЕЕК од 30% ојачан карбонским влакнима:Већа крутост, отпорност на пузање и отпорност на хабање са нижим коефицијентом топлотног ширења. Он је антистатичан или слабо проводљив, а не електрично изолујући. Погодно за опрему за нафту и гас, оптерећења при високим температурама и услове фреттинга.
3. 30% ПЕЕК ојачан стакленим влакнима:Побољшана крутост и отпорност на пузање уз задржавање електричне изолације. Погодан је за високотемпературне структуралне причвршћиваче и алате, али се не препоручује за клизно трење или вакуумска окружења високе чистоће.
4. ПТФЕ + графит + ПЕЕК модификовани угљеником:Обезбеђује веома ниско трење и снажно самоподмазивање са смањеном механичком чврстоћом. Углавном се користи за клизно-фрикционе спојеве и углавном је прилагођен ЦНЦ-у.
ПЕЕК причвршћивачи су одабрани за својства која је тешко добити од конвенционалних металних затварача. Стварни учинак зависи од квалитета материјала и услова примене.
1. Електрична изолација:Виргин ПЕЕК обезбеђује електричну изолацију за апликације где проводни метални затварачи нису погодни.
2. Хемијска отпорност:Чисти ПЕЕК подноси већину киселина, алкалија, соли и органских растварача и пружа отпорност на хидролизу.
3. Немагнетне перформансе:Виргин ПЕЕК не уводи магнетне карактеристике повезане са металним затварачима, што га чини погодним за одабрану МРИ, оптичку и прецизну опрему.
4. Мала тежина:Виргин ПЕЕК има густину од отприлике једне петине густине нерђајућег челика, подржавајући дизајн опреме осетљиве на тежину.
5. Отпорност на хабање и пузање:Ојачање карбонским влакнима побољшава крутост, отпорност на пузање и отпорност на хабање за апликације које укључују трајна оптерећења.
Ова својства чине ПЕЕК вијке погодним тамо где захтеви за причвршћивање укључују више од самог механичког спајања.
Конфигурација главе и погона треба да одговара расположивом простору за инсталацију, потребној површини лежаја и начину монтаже.
1. Хек утичница:Цилиндрична глава са унутрашњим шестоугаоним погоном. Већи пречник главе обезбеђује дефинисану површину лежишта и погодан је за скучене просторе за монтажу. Величине М2-М12 су лако доступне.

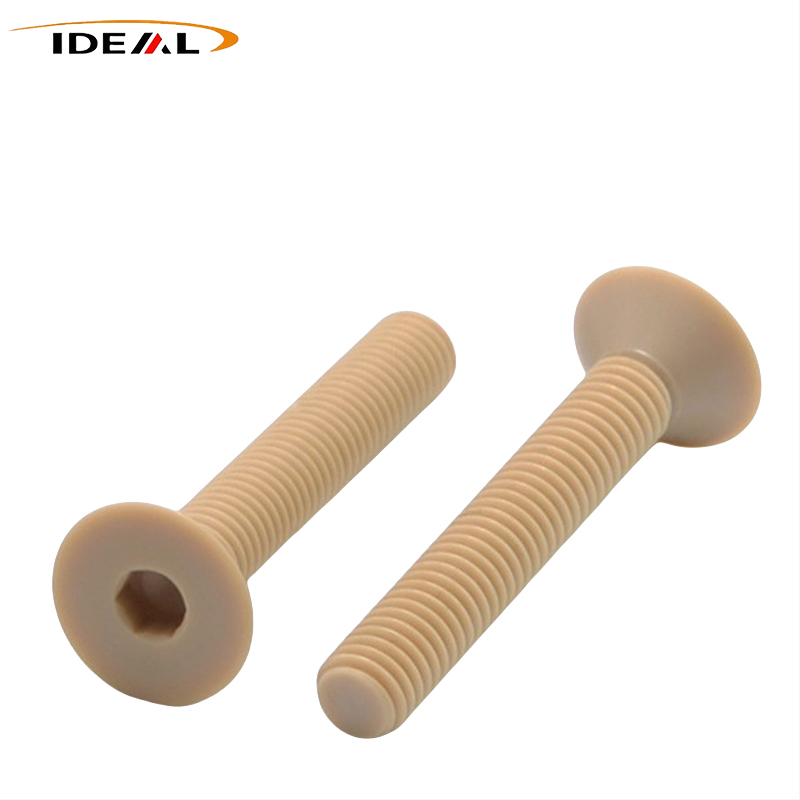

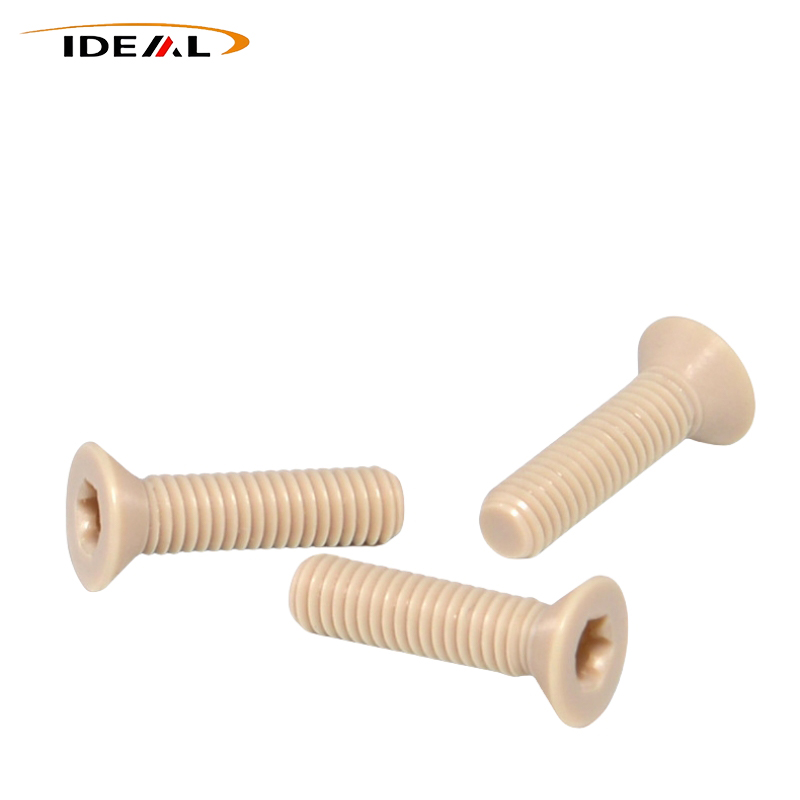

2. Хек утичница са удубљењем:Конусна глава од 90° дизајнирана да стоји у равни са површином радног предмета. Упуштач и глава за причвршћивање морају бити правилно усклађени како би се спречило оштећење главе.
3. Шестоугаони завртањ за постављање:Дизајн без главе за позиционирање и лагано стезање. Није намењен за велика затезна оптерећења.

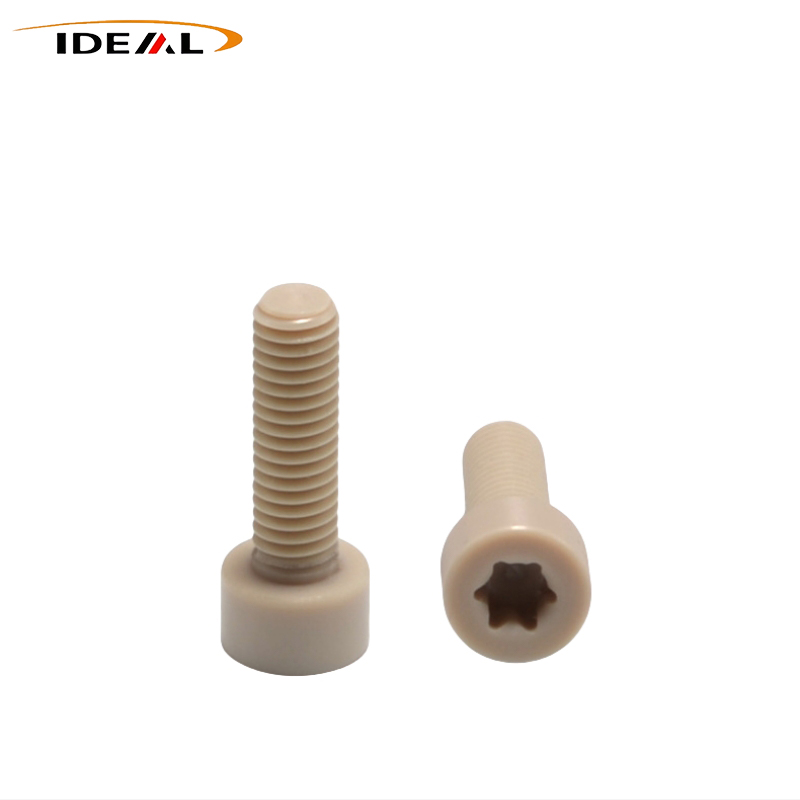

4. Торк:Погон равномерније распоређује напрезање приликом инсталације и може толерисати релативно већи обртни момент од унутрашњег шестоугаоног погона.

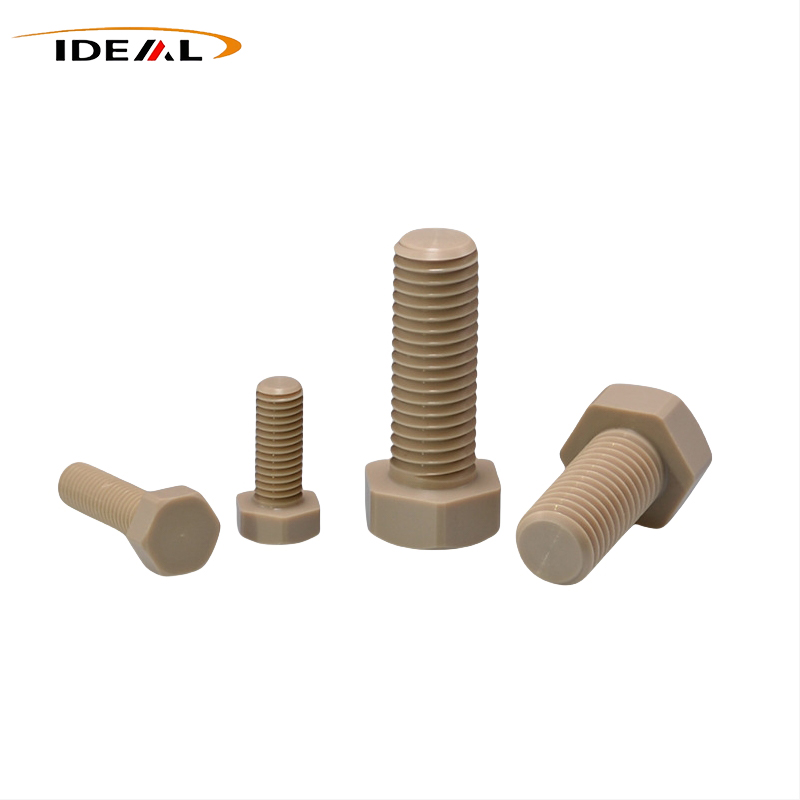

5. Спољни хексадецимални:Шестоугаона глава за уградњу кључем или утичницом, углавном се користи за већу опрему за хемијску обраду у величинама М6-М12.
Избор материјала и квалитета треба да прати стварно радно окружење. ПЕЕК вијци се користе у специјализованим апликацијама укључујући полупроводничку опрему, медицинску опрему, хемијску обраду, нафту и гас, ваздухопловство и прецизну оптичку опрему.
Виргин ПЕЕК високе чистоће обезбеђује ниско осипање честица, ниско испуштање гасова, отпорност на плазму и компатибилност са чишћењем киселинама и алкалијама. Користи се за полупроводничке и вакуумске системе где се мора контролисати метална контаминација.
ПЕЕК од 30% испуњен угљеним влакнима пружа отпорност на нафту и гас, слану воду и водоник сулфид, заједно са побољшаном отпорношћу на пузање. Примене обухватају алате за снимање у бушотини, кућишта сензора, електронске модуле, склопове пакера и вентиле на бушотини.
Неат ПЕЕК се користи за хемијске пумпе, вентиле, филтере, компоненте реактора, помоћно причвршћивање прирубница цеви и прибор за резервоаре. Такође избегава галванску корозију када је упарен са различитим металима.
Виргин ПЕЕК комбинује ниску густину, електричну изолацију, немагнетно понашање и отпорност на замор. Наведене апликације укључују лежишта за авионику, штампане плоче, унутрашњост кабине, носаче, модуле сензора УАВ-а и неносеће сателитске причвршћиваче.
ПЕЕК високе чистоће обезбеђује ниско топлотно ширење, низак садржај честица, немагнетно понашање и карактеристике пригушења вибрација. Користи се у литографским оптичким модулима, спектрометрима, телескопима, прецизним инструментима за испитивање, интерферометрима и оптичким столовима.
Идеал Пластиц користи ЦНЦ машинску обраду, високотемпературно бризгање и друге специјалне методе обраде пластике за прилагођене инжењерско-пластичне компоненте. ПЕЕК вијци се могу ЦНЦ машински обрађивати за минијатурне причвршћиваче, фине кораке, карактеристике рамена, аксијалне пролазне рупе и друге сложене геометрије.
За прецизне причвршћиваче, жарење и обрада ослобађања од напона се користе за решавање заосталих напона и стабилности димензија. Метрички спољни навоји се могу произвести до толеранције 6г, са 5г доступним за прецизне примене. Империал УНЦ нити користе 2А као подразумевани и 3А за прецизне апликације.
Контрола квалитета за полимерне причвршћиваче фокусира се на конзистентност материјала, стање навоја, тачност димензија и потенцијалне дефекте као што су пуцање или померање димензија.
Површине навоја се прегледају да ли постоје видљиве микропукотине, поцепаност, печење и бељење. Ефективна дужина навоја прати захтеве цртежа, док се корак и угао навоја проверавају у складу са наведеним стандардом.
За сваку серију поруџбине, испоручена документација може да садржи сертификат о усаглашености, број следљивости серије и извештај о контроли димензија.
ПЕЕК не треба третирати као директну замену за челик високе чврстоће у свакој примени. Следећи услови захтевају посебну пажњу.
1. Спојеви за тешке услове рада:Не препоручује се тамо где је потребно изузетно велико преднапрезање и трајно закључавање.
2. Јаки оксидациони медији:Концентрована сумпорна киселина и димајућа концентрована азотна киселина могу хемијски напасти ПЕЕК.
3. Континуирано високо предоптерећење изнад 240°Ц:Континуирано високо предоптерећење на овим температурама може изазвати брзо пузање и озбиљан губитак предоптерећења.
4. Поновљено поновно састављање:Поновљено затезање може створити микроскопско пластично оштећење навоја и повећати ризик од лома.
| Материјал | Главне карактеристике | Елецтрицал Бехавиор | Типична употреба |
| Виргин ПЕЕК | Висока жилавост, хемијска отпорност, ниско осипање честица | Изолациони | Полупроводници, МРИ, хемијски, фармацеутски |
| 30% ПЕЕК од угљеничних влакана | Висока крутост, отпорност на пузање и отпорност на хабање | Антистатик / слабо проводљив | Нафта и гас, високотемпературни склопови |
| 30% ПЕЕК од стаклених влакана | Побољшана крутост и отпорност на пузање | Изолациони | Структурни причвршћивачи, алати |
| ПТФЕ + графит + ПЕЕК модификовани угљеником | Веома ниско трење и снажно самоподмазивање | Зависно од апликације | Клизно-фрикциони спојеви |
О:Погодни су за апликације отпорне на корозију, изолацију, немагнетне и осетљиве на тежину, али њихова нижа механичка чврстоћа захтева одвојене прорачуне силе стезања.
О:ПЕЕК или ПТФЕ подлошке се препоручују за дистрибуцију силе стезања и смањење ризика од колапса главе завртња.
О:Да. ЦНЦ обрада по мери је доступна за димензије изван стандардних величина залиха и за цртеже или узорке купаца.
О:Слабо међуслојно везивање и унутрашње шупљине могу створити концентрацију напрезања у навојима и повећати ризик од пуцања током затезања.
О:ПЕЕК пуњен угљеником може се узети у обзир за дуготрајна оптерећења при високим температурама, заједно са одговарајућим подлошкама, контролисаним преднапрезањем и периодичном инспекцијом обртног момента.
О:Да. ЦНЦ обрада са третманом жарења је пожељна за минијатурне величине и фине кораке где је тешко елиминисати микро-дефекте обликованог навоја.
