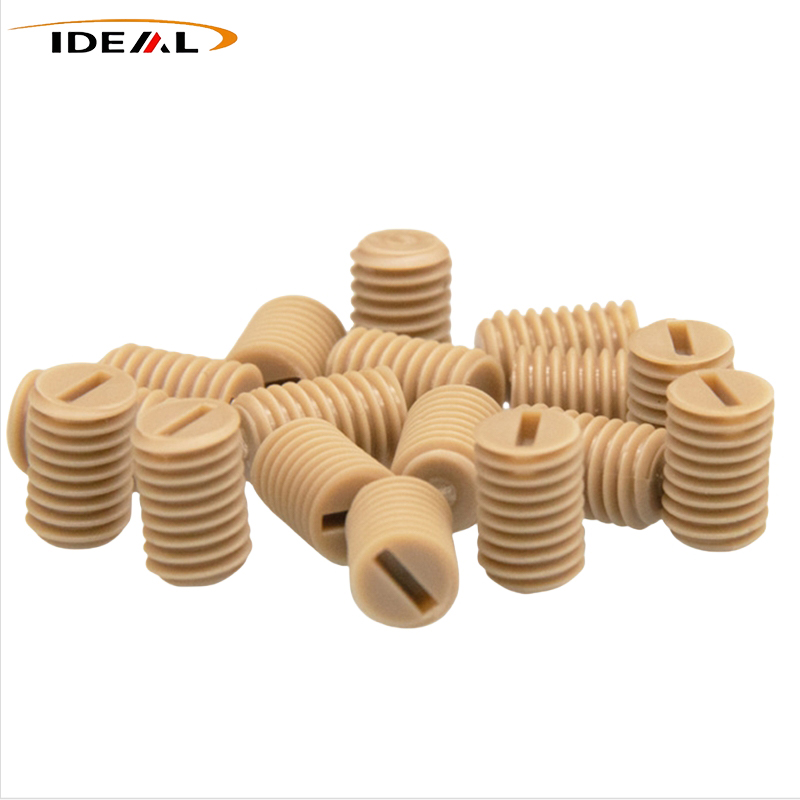

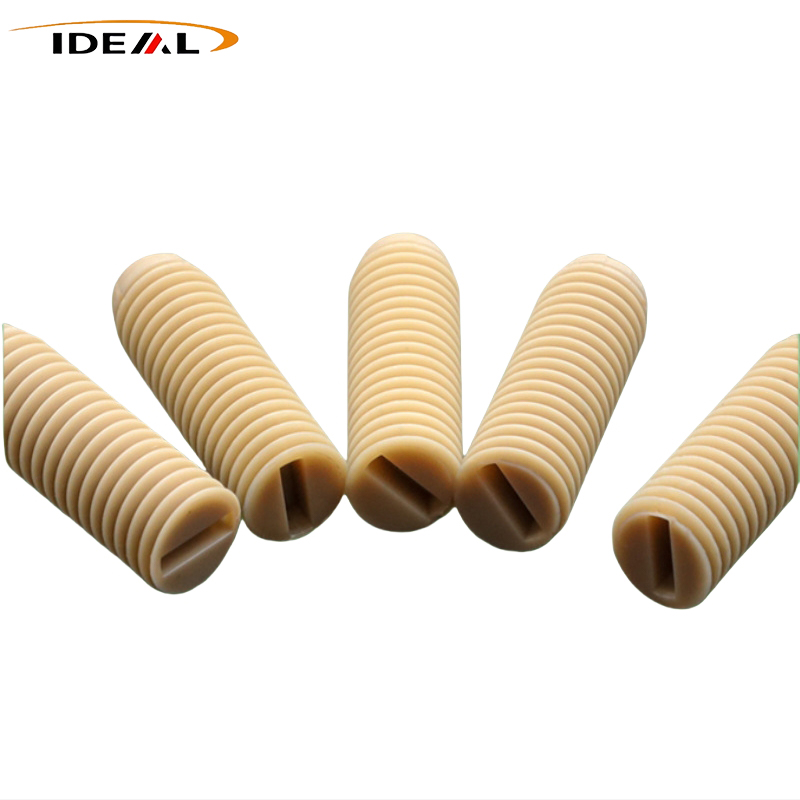

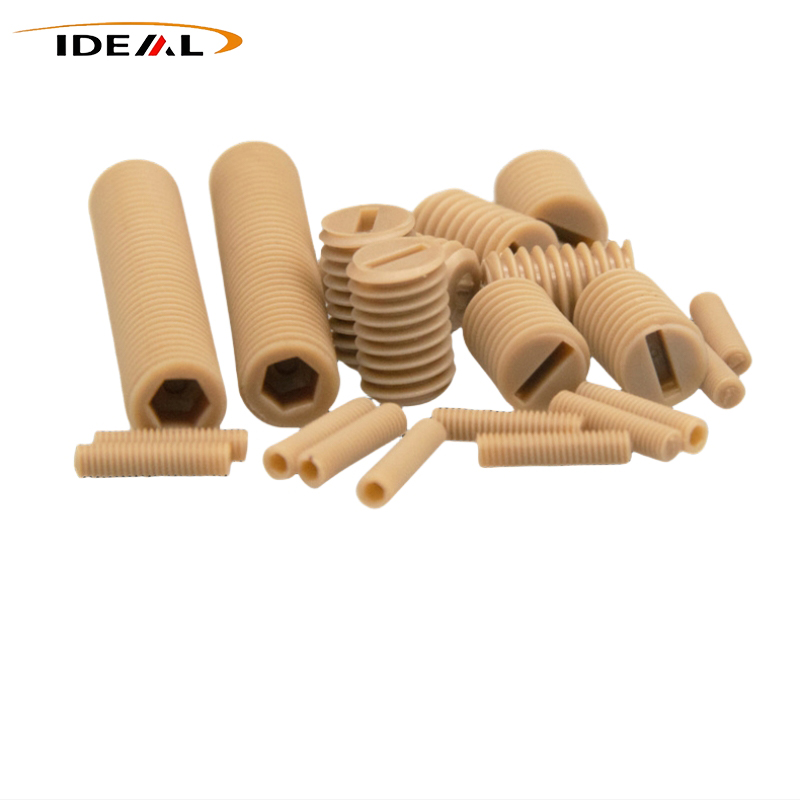

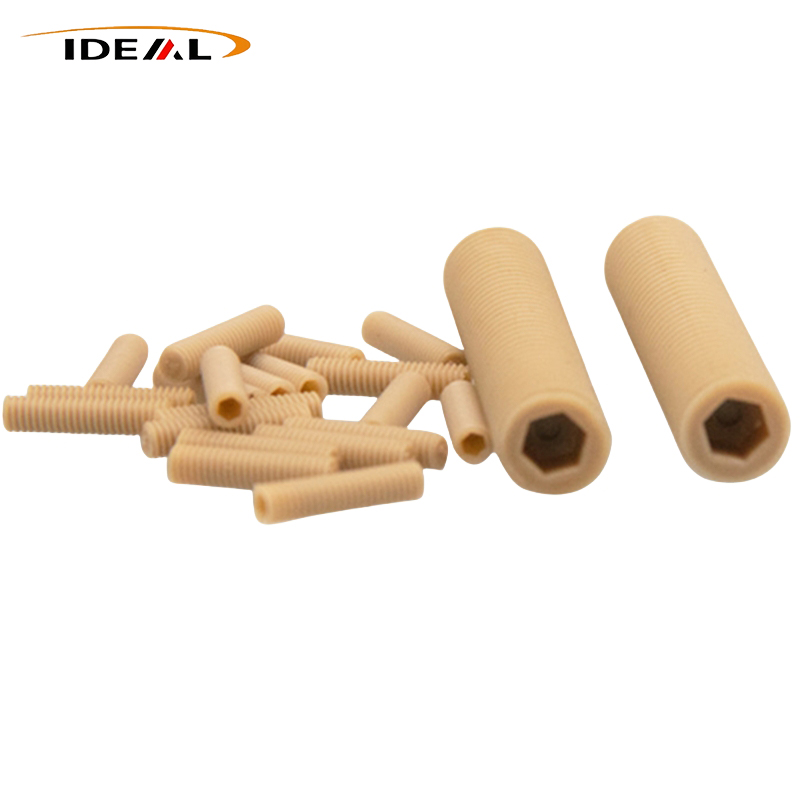

ПЕЕК сет шрафови, који се такође називају ПЕЕК Груб завртњи, направљени су од полиетеретеркетонске (ПЕЕК) подлоге високих перформанси и прецизно обрађене ЦНЦ машином. То су завртњи без главе који се ослањају на закључавање са навојем да би се постигло позиционирање компоненти, спречавање отпуштања и фиксирање. Не садрже метал, нуде и високу чврстоћу и прилагодљивост посебним условима рада. Гуангзхоу Идеал, као изворна фабрика, опслужује широк спектар купаца индустријске опреме, подржавајући и стандардно на залихама и нестандардно прилагођавање.
ПЕЕК сет завртњи од Идеал Пластиц су прецизни ЦНЦ машински обрађени од чистог ПЕЕК-а или ПЕЕК-а ојачаног 30% угљеничним влакнима. Њихов дизајн без главе омогућава уградњу за позиционирање компоненти, аксијално фиксирање и спречавање ротације где су потребна електрична изолација, немагнетна својства, хемијска отпорност или отпорност на температуру.
| Назив производа | Вијци за подешавање од полиетеркетона |
| Материјал | Виргин ПЕЕК, 30% ПЕЕК ојачан карбонским влакнима |
| Боја | Црна, беж (доступне прилагођене боје) |
| Величине | Метричка, империјална |
| Стандардне метричке величине | М2, М2.5, М3, М4, М5, М6, М8 |
| Уобичајене империјалне прилагођене величине | #4-40 УНФ, #6-32 УНЦ, #8-32 УНЦ, #10-24 УНЦ, 1/4-20 УНЦ |
| Укупна толеранција дужине | ±0.10мм; Прецизно жарење прилагођене толеранције до ±0,05 мм |
| Тхреад Аццураци | Метриц 6г, Империал 2А, Го/Но-Го мерач тестиран |
| храпавост површине | Лице навоја: Ра≤3.2μм; Унутрашњи шестоугаони зид жлеба: Ра≤1.6μм, крајња страна затезања: Ра≤3.2μм |

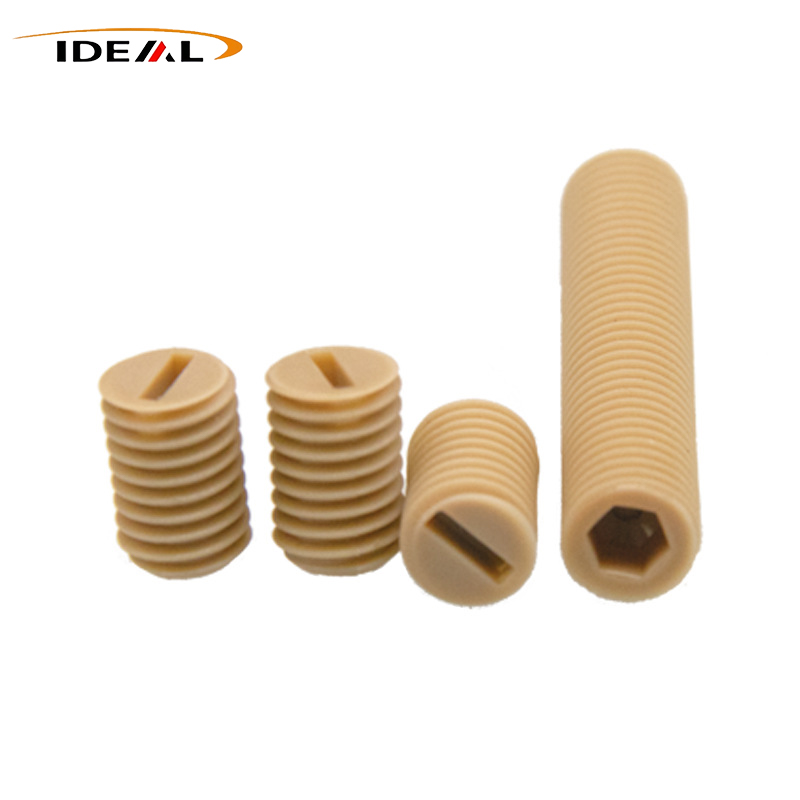

ПЕЕК завртњи користе структуру без главе са комплетним спољним навојем и унутрашњим шестоугаоним погоном. Вијак се може потпуно увући у рупу са навојем, не остављајући главу која стрши након уградње.
Увучени дизајн спречава да причвршћивач омета околне компоненте. Крај за затезање директно долази у контакт са спојним делом ради позиционирања и фиксирања.
1.Осовина са потпуно навојем за уградњу.
2.Унутрашњи шестоугаони жлеб за затезање.
3.Раван крај за затезање за директан контакт са компонентом која се спаја.
Главна функција је стезање и позиционирање, а не затезно причвршћивање. Вијак може држати осовине, чауре и чауре у положају, ограничити аксијално кретање и спречити релативну ротацију.
Дубина убацивања се такође може подесити да би се контролисала позиција или зазор компоненте, омогућавајући завртњу да функционише као граничник или завртањ за подешавање.
Идеална пластика обезбеђује необрађен ПЕЕК и ПЕЕК ојачан 30% угљеничним влакнима. Избор материјала зависи од тога да ли склоп захтева електричну изолацију и немагнетне перформансе или веће механичке перформансе и перформансе везане за хабање.
Виргин ПЕЕК обезбеђује високу електричну отпорност, изолацију и немагнетно понашање. Ова својства су релевантна за МРИ опрему, високонапонску електричну опрему, нове енергетске модуле батерија, полупроводничку опрему и опрему за оптичко тестирање.
ПЕЕК ојачан 30% карбонским влакнима је намењен за апликације на високим температурама, отпорним на хабање и тешким условима где није потребна електрична изолација. Не би требало да замени необрађен ПЕЕК тамо где су захтеви за изолацијом, немагнетним перформансама или полупроводничким чистим просторијама неопходни.
Мала величина, танки навоји и унутрашњи шестоугаони жлеб чине прецизну машинску обраду важном. Достављене техничке информације наводе да су индустријске апликације за закључавање углавном ЦНЦ машински обрађене од екструдираних ПЕЕК шипки, а не од ливеног убризгавања.
ПЕЕК има високу вискозност топљења, што отежава потпуно пуњење малих структура са навојем током бризгања. Линије заваривања, унутрашње поре, шупљине скупљања и некомплетни профили навоја могу утицати на перформансе обртног момента. ЦНЦ обрада избегава ове проблеме у вези са формирањем навоја.
Идеал Пластиц користи ЦНЦ стругове, ЦНЦ глодалице, ЦНЦ обрадне центре и обрадне центре са пет оса. У обради се користе прикладна учвршћења и оштри алати од тврдог метала, са брзином резања и брзином помака контролисаним према малој ПЕЕК структури.
Екструдиране ПЕЕК шипке могу садржати заостало напрезање. Уклањање материјала током машинске обраде може ослободити ово напрезање и изазвати промене димензија или савијање, посебно када је готов део касније изложен повишеним температурама.
Испоручени процес стога користи фазе грубе и завршне обраде са жарењем где је то потребно. Контрола напрезања помаже у смањењу ризика од пуцања навоја, пуцања унутрашњег шестоугаоног жлеба, савијања и померања димензија.
Инспекција квалитета обухвата верификацију материјала, прву инспекцију, проверу у процесу и завршну инспекцију.
1.Материјал ПЕЕК шипке и производна серија се проверавају пре обраде.
2.Проверавају се димензије првог дела, стање навоја и изглед.
3.Димензије, изглед и стање алата се проверавају током производње.
4.Завршна инспекција укључује узорковање кључних димензија, визуелну инспекцију и испитивање закретног момента узорака.
Мерач навоја и тестирање обртног момента су потребни јер се унутрашње микропукотине не могу потврдити само визуелним прегледом.
Потребни профил навоја је комплетан и оштар, без ивица, ваљаних ивица или изгорелих ивица. Оба краја навоја имају закошене вођице. Унутрашњи шестоугаони жлеб има глатки унутрашњи зид без оштећења при отварању, док крај за затезање остаје раван и без цепања или уреза.
Примена ПЕЕК шрафова заснована је на термичким, електричним, хемијским, механичким и вакумским својствима материјала, а не на причвршћивању опште намене.
1.Опрема за високе температуре: Испоручене информације о материјалу дају дугорочни радни температурни опсег од 50℃ до 250℃, температуру стакластог прелаза од приближно 143℃ и краткорочне вршне температуре од 280-300℃.
2.Електрична опрема: Виргин ПЕЕК може да обезбеди изолацију где би металне компоненте за причвршћивање могле да створе проводљиве путеве, кратке спојеве или ризик од настанка лука.
3.Опрема осетљива на магнет: Немагнетне карактеристике чистог ПЕЕК-а су релевантне за МРИ, сензорску и оптичку мерну опрему.
4.Полупроводничка и вакуумска опрема: девичански ПЕЕК високе чистоће има ниску емисију гаса и ниско таложење јона. Након жарења, дегазације и ултразвучног чишћења, може се користити у окружењима везаним за вакуум.
5.Склопови за позиционирање: Структура без главе је погодна за осовине, рукаве, чауре и друге компоненте које захтевају удубљење или фиксацију против ротације.
ПЕЕК завртњи су компоненте за позиционирање и стезање, а не завртњи за причвршћивање са високим затезањем. Нису намењени за тешке затезне спојеве.
Избор материјала такође треба да прати захтеве апликације. Виргин ПЕЕК је неопходан када је важна изолација, немагнетно понашање или чистоћа полупроводника. ПЕЕК ојачан карбонским влакнима је намењен за апликације где су потребне веће механичке перформансе и перформансе везане за хабање без потребе за изолацијом.
О: Спољне димензије могу задовољити захтеве ДИН913/ДИН916. Примене на високим температурама захтевају разматрање топлотног ширења и заосталих напона.
О: Жарење углавном смањује заостали напон и побољшава дугорочну стабилност димензија. Не смањује директно толеранцију обраде.
О: Не. Чисти ПЕЕК је потребан за изолацију, немагнетне и полупроводничке апликације у чистим просторијама.
О: Империјалне величине се скоро никада не залихе. Они су ЦНЦ машински обрађени према потребној величини и количини.
О: Да. Подешавање дубине уметања може се користити за контролу положаја или зазора компоненте.
О: Визуелна инспекција сама по себи не може идентификовати унутрашње микропукотине. За верификацију се користе мерачи навоја и испитивање обртног момента.
