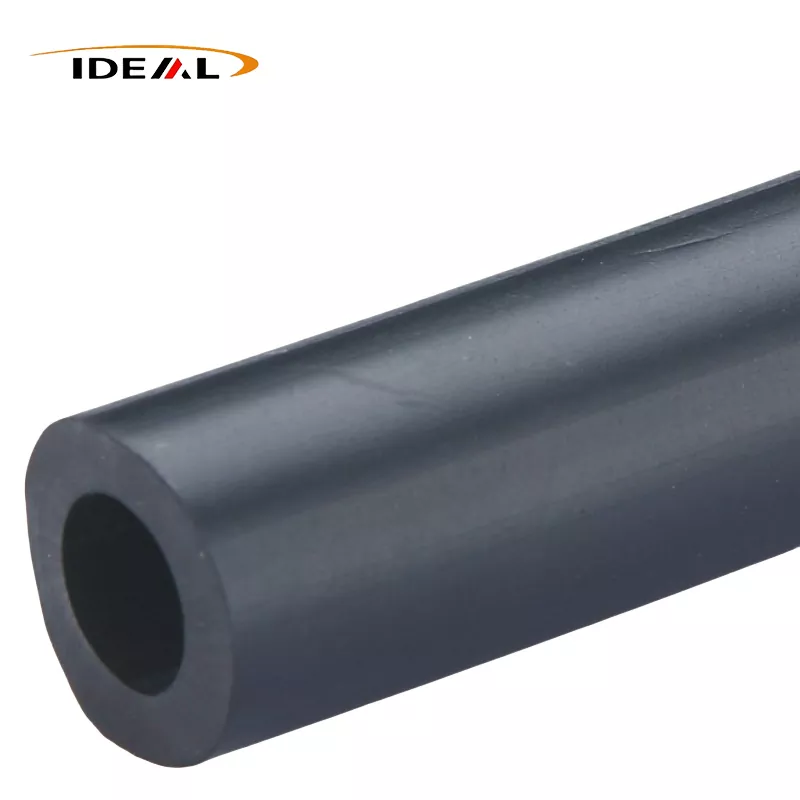

ПЕЕК цеви ојачане карбонским влакнимасу практичан избор када је стандардној ПЕЕК цеви потребна већа крутост, стабилност димензија, носивост или статичка контрола. Идеал Пластиц производи црне ПЕЕК цеви пуњене угљеничним влакнима са садржајем угљеничних влакана од 10% до 40%, опцијама ЛЦФ и СЦФ, наведеним унутрашњим и спољашњим опсегом пречника, дужине од 1.000 мм или 3.000 мм и толеранцијама до ±0,02 мм.
Права класа се не бира само на основу процента угљеника. Дужина влакана, геометрија зида, радна температура, услови хабања, електрични захтеви и готове димензије утичу на спецификацију. Почните са случајем оптерећења и цртежом, а затим затражите понуду према дефинисаном материјалу и захтеву за инспекцију.
Када су ПЕЕК цеви пуњене карбонским влакнима прави избор
Чисти ПЕЕК већ пружа корисну комбинацију температурне способности, хемијске отпорности, хабања и стабилности димензија. Додавање угљеничних влакана мења равнотежу у правцу крутости и подршке оптерећењу. То је важно у цеви која се користи као чаура лежаја, изолациона или водећа компонента, структурални пролаз, ваљак или трансмисиони део, или други полупроизвод који мора да задржи свој облик под напрезањем.
Угљична влакна су обично вредна разматрања када се чиста ПЕЕК цев превише скреће, шири преко прозора за пристајање или се троши брже него што апликација дозвољава. Такође може помоћи у системима осетљивим на статички електрицитет. Идеал Пластиц наводи да је запреминска отпорност чак ниска1 × 10³ Ω·цмза свој асортиман ПЕЕК материјала испуњених угљеничним влакнима, али потребне електричне перформансе треба да буду потврђене за тачан степен, садржај влакана, геометрију и метод испитивања.
Не третирајте цев пуњену угљеником као аутоматску замену за сваки ПЕЕК део. Карбонска влакна могу утицати на обрадивост, изглед површине, анизотропију и електрично понашање. Ако цев мора да остане високо изолована, ако је веома глатка контактна површина критична, или ако је део изложен хемијској мешавини која није покривена постојећим подацима, затражите преглед специфичне класе пре наручивања.
Изаберите садржај угљеничних влакана и квалитет влакана за кућиште
Колико 10% до 40% угљеничних влакана мења ПЕЕК
Идеал Пластиц нуди подесиви садржај угљеничних влакана од 10% до 40%. Генерално, повећање нивоа пунила помера композит ка већој ригидности и подршци оптерећења, док истовремено чини избор материјала осетљивијим на правац обраде и околни дизајн. Највећи проценат није аутоматски најбоља вредност: може бити непотребан за лагано оптерећену цев и може да закомпликује машинску обраду или захтеве површине.
Наведите резултат који вам је потребан, а не само да тражите „ПЕЕК испуњен угљеником“. Корисни улази укључују радијално оптерећење, аксијално оптерећење, неподржани распон, температурни опсег, брзину клизања, материјал за спајање, радни циклус, хемијски медијум и да ли цев мора да расипа статички набој. Идеал Пластиц наводи вредности крутости у опсегу од 8 до 12 ГПа за своју понуду ПЕЕК-а ојачаног угљеничним влакнима. Третирајте тај асортиман као смернице на нивоу производа, а не као замену за спецификацију података или валидацију дизајна.
Опције ЛЦФ, СЦФ и ЦФ30 ПЕЕК цеви
Квалитет влакана утиче више од етикете. ЛЦФ значи дуга карбонска влакна; СЦФ значи кратка карбонска влакна. Дужа влакна могу бити корисна тамо где су ефикасност и крутост ојачања приоритет, док једињења кратких влакана могу бити погоднија за конвенционалну обраду и детаљно обрађене профиле. Стварни исход зависи од оријентације влакана, услова обликовања или екструзије, дебљине зида и машинске обраде.
„ЦФ30“ обично идентификује ПЕЕК једињење са приближно 30% угљеничних влакана, али ознаку треба потврдити код добављача. Питајте да ли је наведена ЦФ30 ПЕЕК цев ЛЦФ или СЦФ, која толеранција се примењује након машинске обраде и који подаци о својствима припадају тој тачној мешавини. Ово спречава уобичајену грешку при куповини: упоређивање два материјала по проценту угљеника док се занемарују различити облици влакана и правци производње.
Потврдите димензије цеви, цеви, профила и обрађене машине пре наручивања
Наведите ОД, ИД, дебљину зида, дужину, толеранцију и завршну обраду
„ПЕЕК цев“ и „ПЕЕК цев“ се често користе наизменично у претрагама добављача, али је за понуду и даље потребна прецизна дефиниција димензија. Наведите спољни пречник (ОД), унутрашњи пречник (ИД), дебљину зида или његов прорачун, дужину реза, количину, толеранцију, крајње стање и захтеве за завршном површином. Наведите да ли се димензије испоручују као екструдиране, исечене или машински обрађене.
Идеал Пластиц наводи стандардне дужине од 1000 мм и 3000 мм и наведену толеранцију од ±0,02 мм за ПЕЕК цеви ојачане угљеничним влакнима. Потврдите које димензије покрива та толеранција. Уска толеранција ОД не значи аутоматски да ИД, концентричност, равност или квадратност краја носе исту толеранцију.
Користите преглед димензија на основу цртежа да бисте спречили грешке у уклапању
Пошаљите цртеж када цев стане преко осовине, у кућиште или у склоп заптивки или лежаја. Означите критичне карактеристике уместо да се ослањате на опис каталога. Преглед треба да обухвати:
- Ограничења ОД и ИД, укључујући потребну дебљину зида;
- концентричност, равност и дозвољена овалност где склоп зависи од њих;
- дужина реза, правоугаоност краја, ивице, жлебови, рупе или други обрађени детаљи;
- квалитет материјала, ЛЦФ или СЦФ конструкција и проценат угљеничних влакана;
- метода инспекције, план узорковања, паковање и документација.
За прилагођене димензије ПЕЕК цеви од угљеничних влакана, преглед цртежа је обично кориснији од тражења само најближе номиналне величине. Он излаже ризике од уклапања пре производње и даје добављачу јасну основу за алате, машинску обраду и инспекцију.
Објављени подаци о учинку и границе поређења
Идеал Пластиц наводи температуру одступања топлоте изнад 315°Ц и температуру континуиране употребе до 260°Ц за информације о ПЕЕК производу ојачаном угљеничним влакнима. Ове бројке указују на способност високе температуре, али не значе да цев може да носи своје максимално механичко оптерећење континуирано на 260°Ц. Оптерећење, дебљина зида, време излагања, концентрација напрезања и монтажа утичу на употребљиву пројектовану температуру.
Исти опрез се односи на отпорност на хабање и хемикалије. ПЕЕК испуњен угљеником намењен је захтевним условима трења, хабања, оптерећења и изложености хемикалијама, али перформансе зависе од површине спајања, притиска, брзине, подмазивања, температуре и стварне концентрације хемикалија. Изјава о хемијској компатибилности за ПЕЕК не треба да се третира као одобрење за сваку мешавину растварача, процесну течност или температурни циклус.
Користите објављене вредности да бисте сузили избор материјала, а затим проверите тачну оцену. Затражите лист са подацима, узорак или преглед апликације када су последице квара велике. Идеал Пластиц наводи да су доступни бесплатни узорци, који могу подржати проверу уклапања или контролисано тестирање прототипа пре веће поруџбине.
Примене за системе високе температуре, хабања, хемикалије и статичке контроле
ПЕЕК цев од угљеничних влакана је јак кандидат за индустријске системе који комбинују топлоту са механичком потражњом. Типичне области евалуације укључују:
- Носиви или преносни делови:карбонска влакна могу повећати крутост и смањити угиб у поређењу са обичним чистим ПЕЕК-ом.
- Склопови фокусирани на хабање:композит је погодан за примене које укључују трење и хабање, али материјал за спајање и притисак и брзина и даље треба да се прегледају.
- Цеви за високе температуре:наведена цифра 260°Ц за континуирану употребу и ХДТ изнад 315°Ц представљају полазну тачку за термичко скрининг, а не потпуну границу дизајна.
- Компоненте хемијског процеса:процените специфичан медијум, концентрацију, температуру и трајање излагања уместо да се ослањате на реч „отпоран на хемикалије“.
- Опрема осетљива на статички електрицитет:наведена мала запреминска отпорност може бити релевантна тамо где је дисипација наелектрисања битна; потврдити захтеве уземљења и електричног испитивања за готов део.
Карбонска влакна се такође често пореде са стакленим влакнима. Бољи избор зависи од циљних својстава: ПЕЕК испуњен угљеником се генерално бира када су крутост, тежина, понашање при хабању или електрична дисипација важнији, док коначна одлука захтева упоредиве податке о степену, а не само називе пунила.
Затражите верификовану понуду ПЕЕК цеви од угљеничних влакана од Идеал Пластиц
Пошаљите Идеал Пластиц цртеж или јасну спецификацију за вашПЕЕК цеви ојачане угљеничним влакнима. Укључите температуру примене, оптерећење, услове трења или хабања, хемијске медије, захтеве за статичку контролу, спољашњи део, ИД, дужину, толеранцију, количину и циљ испоруке.
Затражите понуду да бисте идентификовали проценат угљеничних влакана, конструкцију ЛЦФ или СЦФ, применљиве толеранције димензија, документе о инспекцији, доступност узорка и да ли се део испоручује као цев или је завршен машинском обрадом. Идеал Пластиц испоручује полупроизведене и машински обрађене ПЕЕК профиле из Гуангџоуа, Кина, укључујући цеви и прилагођене компоненте, са стандардним или прилагођеним роковима испоруке за међународне купце.
За први преглед користитеприлагођена страница са цитатима ПЕЕК цеви од угљеничних влаканаи приложити цртеж. Верификован преглед квалитета и димензија обично ће уштедети више времена од одабира номиналне ЦФ30 цеви и корекције уклапања након производње.
