Кратак одговор: изаберите ПЕЕК цев пуњену карбонским влакнима када додатна крутост и стабилност димензија оправдавају компромисе
ПЕЕК цеви су шупљи полупроизведени облици који се користе као испоручени или машински обрађени у делове као што су чауре, чауре, заптивке, компоненте вентила и изолациона тела. Карбонска влакна се додају када непуњени ПЕЕК не пружа довољну крутост, контролу димензија или отпорност на деформацију под механичким и термичким оптерећењем.
То не чини материјале пуњене угљеником аутоматским врхунским избором. Може бити мање попустљив од девичанског ПЕЕК-а, теже за алате за сечење и електрично другачији. Права одлука зависи од смера оптерећења, температуре, излагања хемикалијама, површина за спајање, електричних захтева и количине залиха коју очекујете да уклоните. Гуангџоу Идеалне понудеПЕЕК цеви пуњене карбонским влакнимаса подесивим садржајем угљеничних влакана од 10% до 40%; компанија идентификује 30% као уобичајени однос.
Цев, цев и цеви могу да описују исти полупроизвод—али димензије морају бити недвосмислено наведене
У каталозима полимера, „ПЕЕК цев“, „ПЕЕК цев“ и „ПЕЕК цеви“ се често користе наизменично. Купци не би требало да претпостављају да ови услови прате конвенције о металним цевима. Снабдевач можда описује машински бланк са дебелим зидовима, а не линију са номиналним притиском намењену да преноси течност онако како је инсталирана.
Цртеж куповине, а не именица, треба да контролише редослед. Ако је укључена услуга притиска, саме димензије залиха полупроизвода не утврђују способност притиска. Готова геометрија, спојеви, температура, медији, историјат оптерећења и примењиви стандарди дизајна захтевају посебан инжењерски преглед.
Дефинишите ОД, ИД, дебљину зида, дужину и додатак за машинску обраду на димензионисаном цртежу
Наведите спољни пречник, унутрашњи пречник и дужину, а затим идентификујте да ли је свака вредност номинална, произведена или потребна након машинске обраде. Укључите концентричност, праволинију, заобљеност, завршну обраду површине и стање на крају где утичу на готов део. Општа толеранција пречника плус или минус не контролише концентричност отвора и ОД.
Оставите довољно завршне обраде да очистите кожу и исправите очекивану дисторзију, али не толико да се трошкови материјала и време обраде непотребно повећавају. Танким готовим зидовима је потребна посебна пажња: притисак стезне главе, топлота резања и преостали напон могу да помере проврт након што напусти машину.
Третирајте објављене опсеге величина и толеранцију од ±0,02 мм као тврдње да појашњавају, а не гаранције за сваку комбинацију ИД/ОД

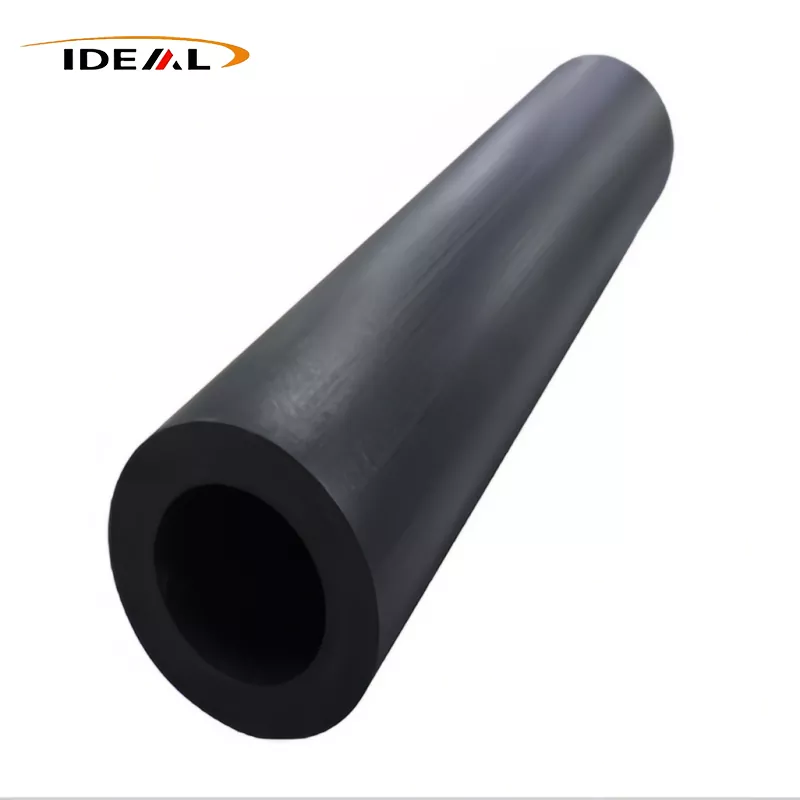

Страница производа компаније Гуангзхоу Идеал наводи црни материјал, номинални ИД од Φ20–458 мм, спољни део од Φ15–404 мм, дужине од 1.000 мм и 3.000 мм и наведену толеранцију од ±0,02 мм. Те опсеге не треба читати као матрицу слободно заменљивих димензија; важећа епрувета мора имати ОД већи од ИД.
Пре него што наручите, питајте које комбинације ИД/ОД су доступне и које карактеристике покрива толеранција. Такође потврдите температуру мерења, метод инспекције, план узорковања, критеријуме равности и да ли се толеранција односи на залихе или машински обрађену површину. Тхеобјављене величине ПЕЕК цеви и информације о толеранцијису корисна полазна тачка за РФК, а не замена за прихваћени цртеж.
Шта угљенична влакна мењају у ПЕЕК-у—а шта не побољшавају аутоматски
Карбонска влакна ограничавају кретање унутар ПЕЕК матрице. У одговарајућем степену и оријентацији, то генерално повећава крутост, смањује промену димензија под оптерећењем и побољшава стабилност при променама температуре. Ови ефекти могу помоћи машински обрађеном рукаву да задржи геометрију или да смање пузање тамо где би се девичан ПЕЕК превише померио.
Ојачање такође уводи усмереност. Рута производње и проток материјала могу поравнати влакна, тако да се аксијална својства и својства кроз зид могу разликовати. Карбонска влакна не побољшавају аутоматски сваки интерфејс за хабање, не чувају електричну изолацију или повећавају отпорност на сваку хемикалију. Такође може смањити дуктилност и учинити ивице склонијим ломљењу током агресивне обраде или склапања.
Упоредите необрађене, пуњене карбонским влакнима и друге модификоване ПЕЕК класе у погледу крутости, хабања, електричног понашања, излагања хемикалијама и обрадивости
| Фактор одлуке | Виргин ПЕЕК | ПЕЕК пуњен карбонским влакнима | Друге модификоване ПЕЕК класе |
|---|---|---|---|
| Крутост и стабилност димензија | Корисно тамо где су чврстоћа и понашање непопуњеног материјала приоритет | Обично се преферира када дизајн контролише отклон, пузање или топлотно кретање | Стаклени или други ојачани слојеви могу понудити другачији баланс крутости и електричног понашања |
| Носите | Перформансе у великој мери зависе од оптерећења, брзине, температуре и површине | Може побољшати неке услове хабања, али изложена влакна могу утицати на површину која се спаја | Класе лежајева могу бити пожељније тамо где су трење и хабање примарни захтеви |
| Електрично понашање | Обично се бира тамо где је потребна изолација | Може имати нижу отпорност, али сам проценат угљеника не дефинише електричну класу | Формулације могу бити прилагођене за изолацију, статичку контролу или проводљивост; провери стварне податке |
| Машинска обрада | Генерално, мање абразивно за алат | Карбонска влакна повећавају хабање алата и могу допринети пуцању ивица | Реакција алата зависи од пакета пунила |
За машинску обраду ПЕЕК цеви пуњене угљеничним влакнима, користите оштре, одговарајуће алате и контролисано држање. Завршна обрада отвора сата, стварање топлоте и разбијање влакана уместо да се ослањају само на очитавање спољашњег пречника. Ако је излагање хемикалијама критично, процените комплетну оцену у односу на стварну течност, концентрацију, температуру, притисак и време излагања.
Ознака „ПЕЕК цев од 30% угљеничних влакана“ није потпуна спецификација материјала
Проценат вам говори о учитавању пунила, али недовољно да бисте одобрили материјал. И даље су вам потребни квалитет смоле и смеше, пут производње, облик влакана, контрола квалитета и подаци о својствима за испоручену залиху. Појаснити да ли је наведени проценат дефинисан по тежини или на другој основи.
Такође питајте да ли ће епрувета долазити из једне производне серије и да ли добављач може да обезбеди евиденцију о инспекцији везаној за серију. Прототип који чисти машине не доказује да ће се каснија залиха понашати идентично ако се једињење, процес или оријентација влакана промене. Одобрете тачну оцену и образац залиха, а не генерички опис „30% ЦФ ПЕЕК“.
Подаци добављача морају бити усклађени са стварном класом, методом испитивања, оријентацијом влакана и условима рада
Вредности из листа са подацима су корисне само када представљају материјал који ћете добити. Проверите оријентацију узорка, кондиционирање, температуру испитивања и методу испитивања. Подаци о купонима убризгавањем можда неће предвидети понашање цеви са дебелим зидовима машински обрађене у другом правцу влакана.
За апликације на високим температурама, упоредите својства на радној температури радије него да користите вредности собне температуре. За хемијску употребу, узмите у обзир истовремени стрес и топлоту. Ако су тесне димензије важне, затражите мерења на испорученој геометрији и договорите се о томе како ће делови бити кондиционирани пре инспекције.
Потврдите запреминску и површинску отпорност пре третирања ПЕЕК-а испуњеног угљеничним влакнима као проводљивог или статички дисипативног
Угљична влакна могу смањити електричну отпорност ПЕЕК-а, али проводљивост не следи директно из процента пунила. Расподела влакана, контакт између влакана, оријентација, дебљина зида и обрада утичу на резултат. Материјал описан као ојачан угљеником може и даље пропустити ваш потребан опсег отпорности.
Ставите потребну запреминску отпорност или опсег површинског отпора на цртеж или спецификацију материјала, заједно са методом испитивања и захтевима за кондиционирање. Ако је дисипација наелектрисања критична за безбедност, тестирајте репрезентативне епрувете или готове компоненте. Не замењујте сертификат о садржају угљеника за електрична мерења.
Контролна листа РФК: потврдите садржај карбонских влакана, геометрију, толеранције, завршну обраду површине, евиденцију инспекције, документе о усклађености, количину, време испоруке и испоруку
- Материјал:тачан ПЕЕК степен, проценат угљеничних влакана и како је тај проценат дефинисан.
- геометрија:ОД, ИД, стање зида, дужина, крајње стање и додатак за машинску обраду.
- Контроле:толеранције димензија, концентричност, правост, заобљеност и захтеви за завршну обраду површине.
- Перформансе:радна температура, оптерећења, хемикалије, интерфејс хабања и потребно електрично понашање.
- доказ:применљиви подаци о испитивању, следљивост серије, извештај о инспекцији и потребна документа о усклађености.
- Комерцијални услови:количине прототипа и производње, време испоруке, паковање, Инцотермс и испорука на одредиште у САД.
- Прихватање:одобрена ревизија цртежа, метода инспекције и поступак за руковање неусаглашеним залихама.
